热敏印表机打印机芯模组系列   >>  EM3X系列嵌入式带刀热敏打印模组 【 返回 】

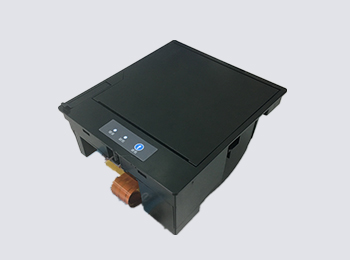

EM3X系列嵌入式带刀热敏打印模组
规格简览
打印进纸宽:80mm(纸宽:79.5±0.5mm)
有效打印宽度:72mm
纸张厚度:60-80μm
最大打印速度:150mm/s和200mm/s
抗磨损性:100KM(用三菱F230AA,DJ03热敏纸测试)
EM3X系列嵌入式带刀热敏打印模组
  • EM3X系列嵌入式带刀热敏打印模组
  • 此模组为带切刀易装纸结构的嵌入式打印模组,配有控制版,即插即用,节省前期的开发计划。
    应用范围:
    1. 便携式打印机和终端
    2. 手持终端
    3. 测量系统
    4. 测量工具
    5. 数据终端设备
    6. 医疗设备
    7. 计程车计算器
    8. 气汞

  • 突出功能:
    1.有12V/24V两种电压自动适应,可简化PC POS的电源系统为单电力12V系统。
    2.便捷固定方式,可由面板拆下本模组进行维修,也可用传统从内锁固定方式。
    3.较小三寸带刀Φ80*80打印模组。(开孔尺寸:口127.5mm*114mm)
    4.由软件命令进入待机模式,超低的待机电流(12μA)
    5.可通过软件命令自动调整加热点数和加热间隔时间,以适应不同供电器条件的最大峰值电流。
    优秀特点:
    1.可装在铁板上做面板打印机,也可做嵌入产品的嵌入式热敏打印模组。
    2.具有步进马达式自动切刀功能(不易卡刀、烧毁、可降低设计者的设计要求)。
    3.最高打印速度可达:200mm/s(24V),150mm/s(12V)。
    4.具有高压和低压两种可选。
    5.高耐久性100km打印长度(推荐使用三菱F230AA、顶尖DJ03等优质热敏纸)。
    6.具可选通讯口:USB、RS232。

  • 型号
    EM3M8X
    EM3H8X
    打印参数 打印方法
    热敏行点打印
    打印点数
    576dots/line
    打印解析度
    8dots/mm(203dpi)
    进纸宽度
    80mm(纸宽:79.5±0.5mm)
    有效打印宽度
    72mm
    纸卷外径
    最大Φ80mm
    纸张厚度
    60-80μm
    最大打印速度
    max 150mm/s
    max 200mm/s
    装纸方式
    易装纸结构
    探测参数 光电探测对象
    缺纸
    打印头温度探测
    热敏电阻
    操作电压 打印头及马达
    12V-14V
    24V±5%
    逻辑电压
    2.7V-5.5V
    3.3V-5.5V
    电流 打印头最大峰值电流
    2.84A(电压12V/64点)
    1.02A(电压24V/64点)
    马达平均电流
    0.375A
    0.266A
    字符 字符结构
    字母,数字,中文
    字符大小
    12x24
    每行字符数
    最大48
    字体
    正常、高度和宽度的2倍、反白、上下倒置、删除线、加粗
    字库
    GB18030、ASCⅡ标准
    指令集
    ESC/POS
    图形
    可变宽度和偏移量
    双位宽度和高度
    条形码
    11种条形码:横打,竖打均可
    可打印条形码类型
    UPC-A,UPC-E,EAN13,CODE39,Ⅰ25,CODABAR,EAN8,CODE128,CODE11,MSI

    驱动程序

    Windows/Linux

    接口

    RS232,USB

    寿命 抗磨损性
    100KM(用三菱F230AA,DJ03热敏纸测试)
    脉冲数
    1亿
    自动裁刀
    2,000,000刀
    操作环境 操作温度
    0~50℃
    操作湿度
    10~90%RH(无凝露)
    储存温度
    -20~60℃
    储存湿度
    5~95%RH(无凝露)
    物理特性 尺寸
    131.5x118x86.8mm
