| 规格简览 |
| 打印进纸宽：80mm(纸宽:79±0.5mm) |
| 有效打印宽度：72mm |
| 最大打印速度：200~250mm/s |
| 抗磨损性：100KM |
| 自动裁刀：100万刀 |
|
|
|

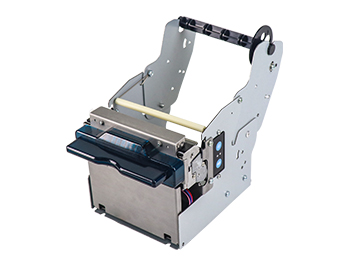

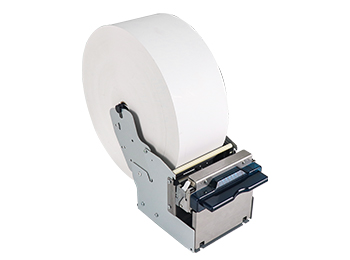

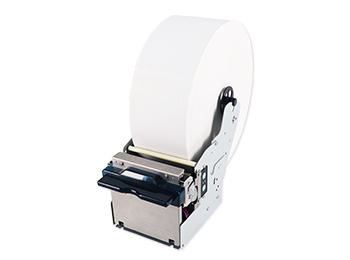

- 3寸自助终端热敏打印模组
- KM1X系列自助终端热敏打印模组带自动裁刀，是一款高速，高可靠性，高功能热敏打印模组，送纸宽度为80mm。卷纸直径Φ80mm和Φ200mm可选，打印速度高达250mm/s,适用于要求高速打印，裁纸，卷纸轴易于维护和排除卡纸的高负荷打印机
应用范围:
1. 自助贩卖机
2. 自助柜员机
3. 票据打印机
4. 排队叫号系统
5. 停车计费打印机
6. 彩票机等
-
突出特点:
1. 具有动刀在上，不会在卡纸时锁死的易装纸结构，即：不需要手工退刀机构开盖就能扣除卡纸问题
2. 可选立式或卧式固定安装，灵活装配。
3. 双装纸支架，可选Φ80或Φ200mm纸卷。
4. 可以反射式光电对侦测黑标及缺纸。
5. 可选RS232、USB和以太网通讯接口。
优秀特点:
1. 可选出纸嘴，出纸嘴上有未取票侦测。
2. 可选双缺纸侦测设计，黑标侦测。
3. 具易装纸结构，简化换纸方法，提高换纸速度。
4. 高耐久性100km打印长度。(以三菱F230AA、DJ03等优质热敏纸测试)
5. 具有步进马达式自动切纸刀功能(不易卡刀、烧毁，可降低设计者的设计要求)
型号 |
KM11XP |
KM12XP |
| 打印参数 |
打印方法 |
热敏行点打印 |
| 打印点数 |
576dots/line |
| 打印解析度 |
8dots/mm(203Dpi) |
| 进纸宽度 |
80mm(纸宽:79±0.5mm) |
| 有效打印宽度 |
72mm |
| 纸卷外径 |
Φ80mm |
Φ200mm |
| 纸张厚度 |
60-85μm |
| 最大打印速度 |
200~250mm/s |
| 装纸方式 |
易装纸结构 |
| 探测参数 |
缺纸/黑标探测 |
光电传感器 |
| 压纸轴离位侦测 |
机械开关 |
| 打印头温度探测 |
NTC热敏电阻30KΩ(25℃) |
| 操作电压 |
打印头电压 |
24V±10% |
| 逻辑电压 |
3.3V~5V |
| 马达电压 |
24V±10% |
| 切刀电压 |
24V±10% |
| 电流 |
打印头 |
2.2A（电压24V/64点） |
| 马达 |
0.376A |
| 切刀 |
0.6A |
| 字符 |
字符构成 |
字符数字、中文 |
| 列数 |
48列、24列 |
| 字符大小 |
12x24、24x24 |
| 字体 |
多语言代码12页，中文，日文，韩文和其他 |
| 条形码 |
11个条形码：正常，90°旋转 |
| 寿命 |
抗磨损性 |
100km(用三菱F230AA、DJ03热敏纸测试) |
| 脉冲数 |
1亿 |
| 自动裁刀 |
1,000,000刀 |
| 内存 |
数据缓冲 |
4KB |
| 垃圾容量 |
128KB |
| 闪存 |
512KB |
| 操作环境 |
操作温度 |
0~50℃ |
| 操作湿度 |
10~90%RH(无凝露) |
| 储存温度 |
-20~60℃ |
| 储存湿度 |
5~95%RH(无凝露) |
| 物理特性 |
尺寸 |
108.5x150.8x110.8mm |
108.5x190.8x139.7mm |
| 重量 |
438g |
478g |
| 接口 |
RS232,USB，*Ethernet |
|
|
