| 规格简览 |
| 打印进纸宽：39.5mm(纸宽:39±0.5mm) |
| 有效打印宽度：32mm |
| 纸张厚度：60~80μm |
| 最大打印速度：80mm/s、150mm/s |
| 抗磨损性：100KM |
|
|
|

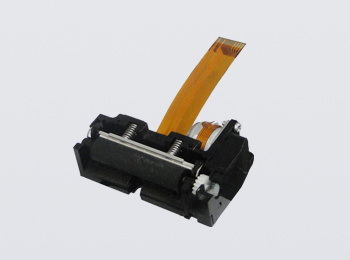

- 1寸热敏印表机芯
- TP11X系列热敏印表机芯是一款高速，体积小，重量轻的热敏打印机芯，打印进纸宽为为1寸（39.5mm）.这款热敏打印机芯，具易装纸结构，大大提高换纸速度，简化换纸方式和机芯维护。可选的缺纸侦测设计，使之适用于双印表机之电子现金出纳机。
应用范围:
1. 双站式打印机
2. 商用收银机
3. 税控收银机
4. 手持终端
5. 出租车计费器
-
优秀特点:
1. 具左右两种机种适宜不同结构或双印表机之收银机选用。
2. 具易装纸结构提高换纸速度简化换纸方法。
3. 可选轴到位侦测。
4. 高耐久性，100km打印长度（推荐使用王子PD160R、DJ03优质热敏纸）
5. 高速150mm/s(TP11LP4RX)机型可选。
-
型号 |
TP11LP6RX |
TP11LP4RX |
| 打印参数 |
打印方法 |
热敏行点打印 |
| 打印点数 |
256Dots/line |
| 打印解析度 |
8Dots/mm(203Dpi) |
| 进纸宽度 |
39.5mm(纸宽:39±0.5mm) |
| 有效打印宽度 |
32mm |
| 纸张厚度 |
60~80μm |
| 最大打印速度 |
80mm/s |
150mm/s |
| 装纸方式 |
易装纸结构 |
| 探测参数 |
缺纸/黑标探测 |
光电传感器 |
| 打印头温度探测 |
NTC热敏电阻30KΩ(25℃) |
| 操作电压 |
打印头电压 |
4.2V~8.5V |
6.5V~18V |
| 马达电压 |
4.2V~8.5V |
6.5V~18V |
| 逻辑电压 |
2.7V~5.5V |
3.0~5.5V |
| 电流 |
打印头 |
3.09A（电压8.5V/64点） |
4.2A（电压13.8V/64点） |
| 马达 |
0.266A |
0.25A |
| 寿命 |
抗磨损性 |
100km(用王子PD160R、DJ03热敏纸测试) |
| 脉冲数 |
1亿 |
| 操作环境 |
操作温度 |
0~50℃ |
| 操作湿度 |
10~90%RH(无凝露) |
| 贮存温度 |
-20~60℃ |
| 贮存湿度 |
5~95%R.H.(无凝露) |
| 排线长度 |
60mm |
| 物理特性 |
尺寸 |
52x33x15.3mm |
| 重量 |
26g |
| 可选控制面板 |
ATP11MB1 |
ATP1112MBX |
-
| 板号 |
ATP11MB1 |
ATP1112MB1-RS232 |
| 打印方法 |
热敏行点打印 |
| 打印速度 |
80mm/s |
150mm/s |
| 输入缓存 |
4KB |
| 打印字符 |
字符集：ANK字符集、中文GB2312、繁体BIG5、12*24点 |
| 列数：32列 |
| 条码类型 |
UPC-A、UPC-E、EAN 13、EAN 8、Code 39、I25、Codebar、Code 93 |
| 指令 |
ESC/POS |
| 通讯接口 |
RS232、USB、TTL |
| 过温保护 |
支持 |
| 缺纸侦测 |
支持 |
| 保护电路 |
具异常逻辑7V切断保护电路使机芯热写头不会有电化学腐蚀，不会在CPU当机情况下烧毁热写头和马达 |
| 切纸刀 |
无 |
| 操作电压 |
4.2V~8.5V |
6.5V~13.8V |
| 驱动板尺寸(W*D*Hmm) |
28*51*10.9mm |
48.2*28*10.9mm |
|
|
