热敏印表机TP2X 系列 >> TP24X系列热敏打印机芯 【 返回 】
TP24X热敏打印机芯(39mm)
规格简览
打印进纸宽:58mm(纸宽:57±0.5mm)
有效打印宽度:48mm和54mm可选
最大打印速度:60mm/s和150mm/s可选
马达电流:0.3788A
自动裁刀:50万刀

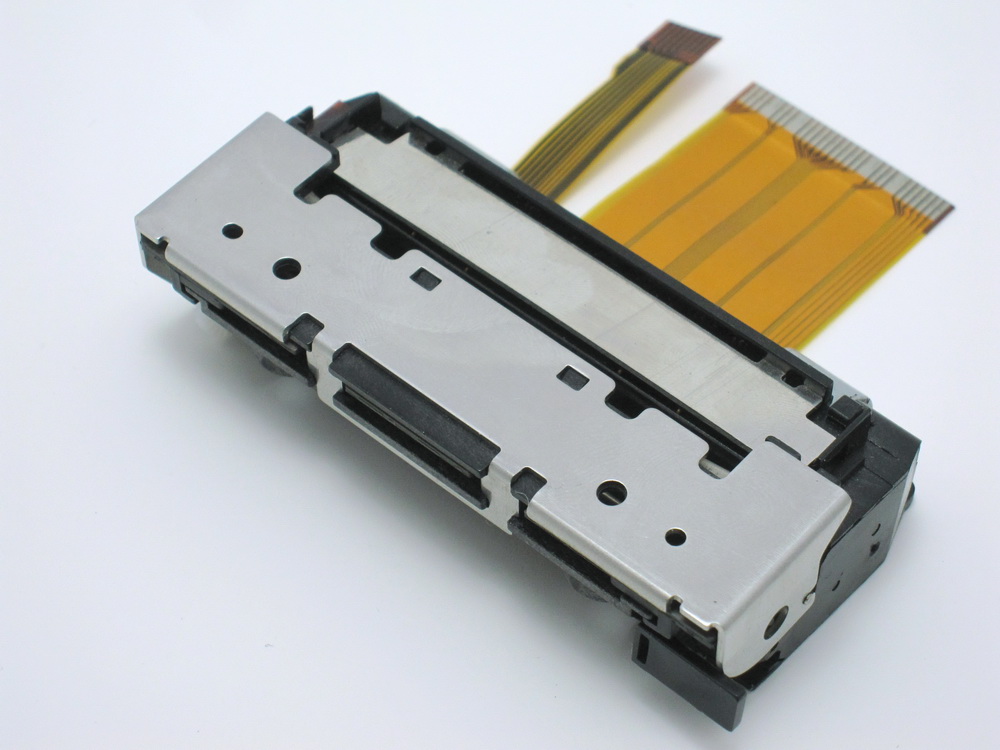

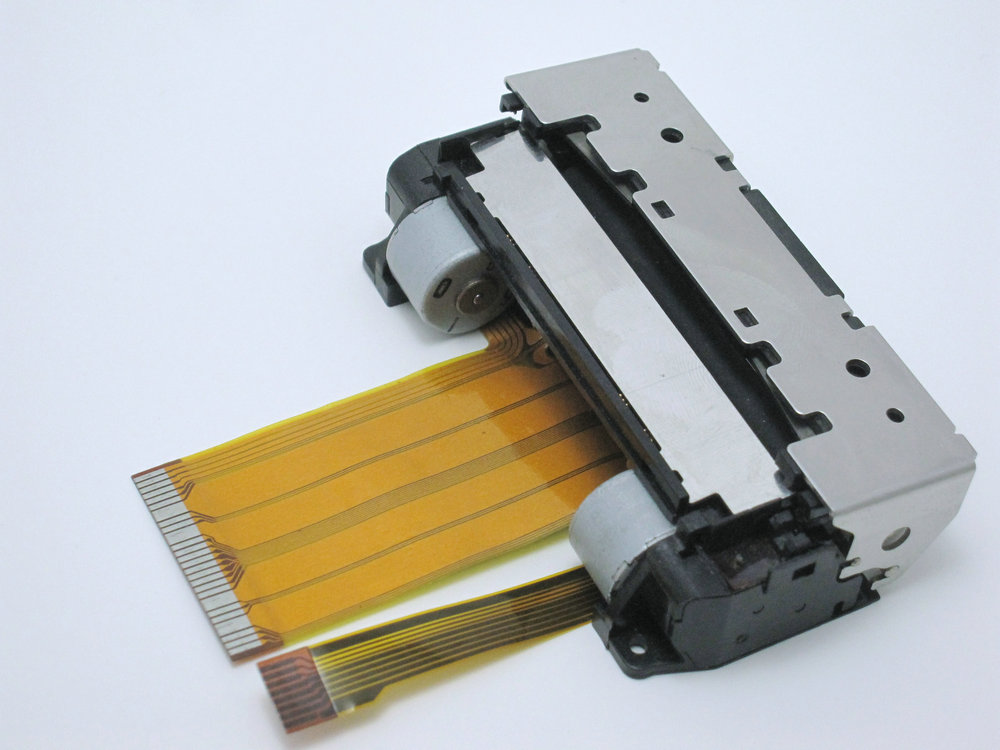

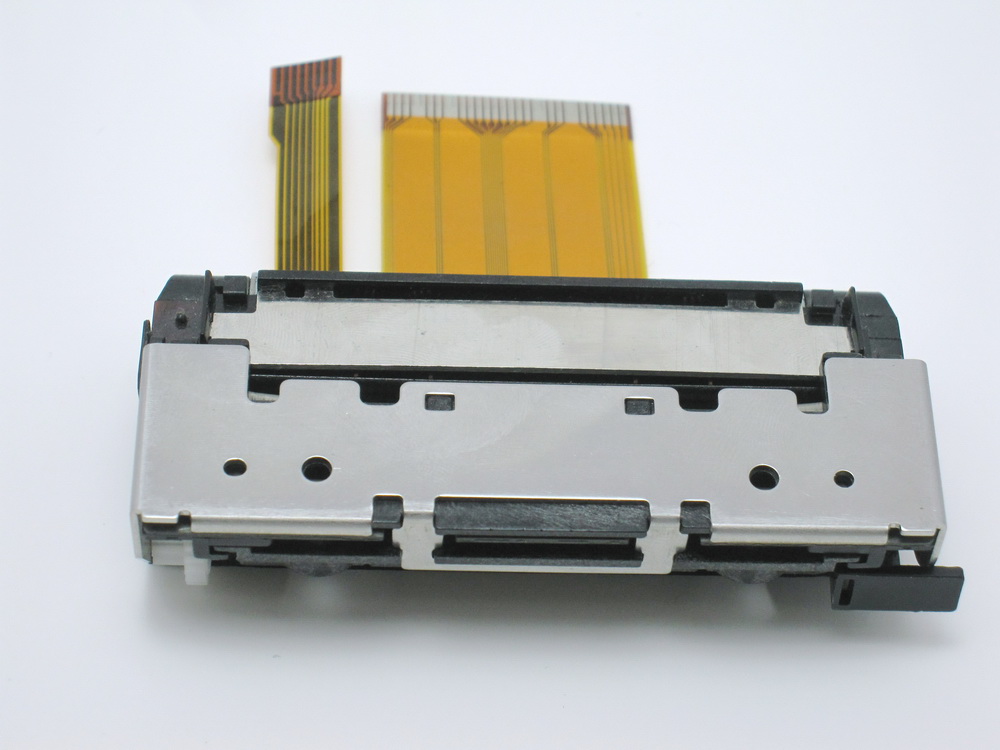

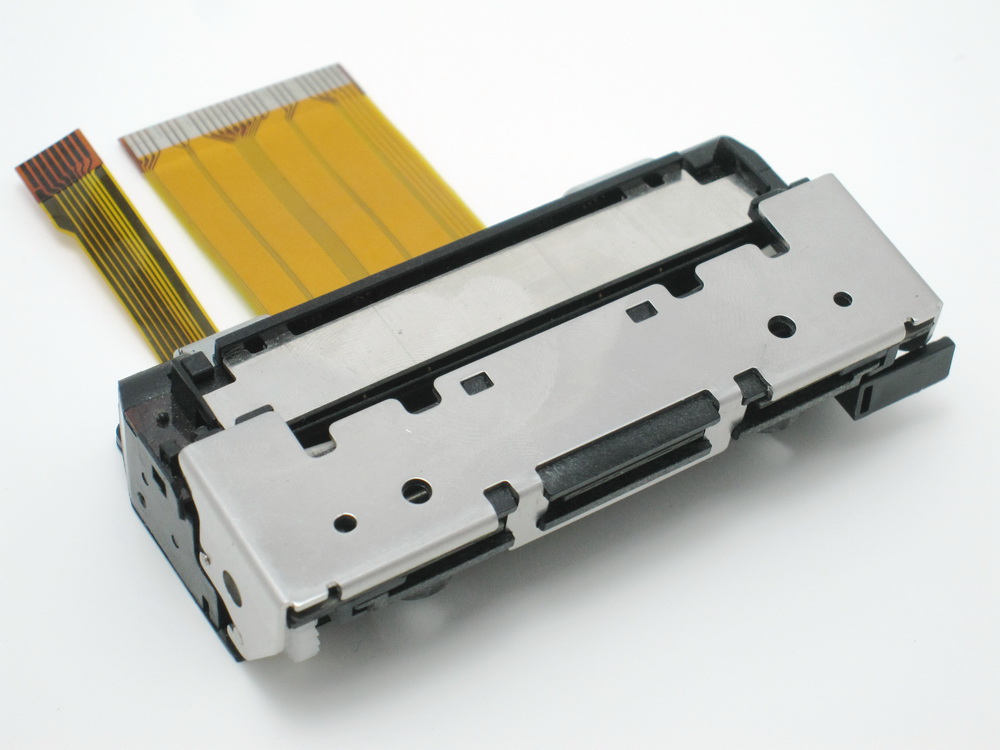

TP24X热敏打印机芯(39mm) TP24X热敏打印机芯(39mm) TP24X热敏打印机芯(39mm) TP24X热敏打印机芯(39mm) TP24X热敏打印机芯(39mm) 点击图片查看大图
  • 2寸带裁刀热敏印表机芯
  • TP24X系列热敏打印机是一款体积小,速度快,重量轻,带裁刀的热敏打印机芯,打印纸宽2寸(58mm)。这款热敏打印机芯具易装纸结构,大大提高换纸速度,简化换纸方式和机芯维护
    应用范围:
    1. 便携式终端
    2. POS机
    3. 银行终端
    4. 税控收款机
    5. 测量和医疗设备
    6. 售票机等

  • 突出特点:
    1. 快换刀模式(不用打开机壳,只需旋开2颗固定螺丝,即可换刀)
    2. 动刀在上,卡纸时开盖即可排除卡纸,不必如传统他厂的旧结构靠退刀轮来手工排除。
    3. 可选双缺纸侦测设计,黑标侦测。
    4. 可以反射式光电对侦测黑标及缺纸。
    优秀特点:
    1. 具有步进马达式自动切纸刀功能,不容易卡刀、烧毁,可降低设计者设计要求
    2. 具带刀易装纸结构提高换纸速度简化换纸方法
    3. 高耐久性100km打印长度(推荐使用三菱F230AA、DJ03等优质热敏纸)

  • 型号
    ATP24FP6RX
    ATP24MP8RX
    打印参数 打印方法
    热敏行点打印
    打印点数
    384dots/line
    打印解析度
    8Dots/mm(203dpi)
    进纸宽度
    58mm(纸宽:57±0.5mm)
    有效打印宽度
    48mm
    纸张厚度
    60-80μm
    最大打印速度 60mm/s 150mm/s
    装纸方式
    易装纸结构
    探测参数 缺纸/黑标探测
    光电传感器
    打印头温度探测
    NTC热敏电阻30KΩ(25℃)
    压纸轴离位探测
    机械开关
    操作电压 打印头电压
    4.2V~8.5V
    12V~14V
    马达电压
    4.2V~8.5V
    12V~14V
    逻辑电压
    3.3~5V
    切纸刀电压
    4.75V~8.5V
    12V~14V
    电流 打印头 3.09A(电压8.5V/64点) 2.38A(电压213.2/645)
    马达 0.3788A
    切纸刀 0.3788A
    寿命 抗磨损性
    100km(用三菱F230AA、DJ03热敏纸测试)
    脉冲数
    1亿
    自动裁刀
    500,000 刀
    操作环境 操作温度
    0~50℃
    操作湿度
    10~90%RH(无凝露)
    储存温度
    -20℃ ~ 60℃
    储存湿度
    5~95%RH(无凝露)
    物理特性 机芯尺寸
    81x42.7x18.2mm
    机芯重量
    86g
    排线长度
    80mm(可定制)
    可选购驱动板
    AEM2MLMBX
    AEM2MBX
  • 控制板规格:
    板号 AEM2MMB5 AEM2MLMB2
    打印方法 热敏行点打印
    打印速度 60mm/s 150mm/s
    输入缓存 4KB
    打印字符 字符集:ANK字符集、中文GB2312、繁体BIG5、12*24点
    列数:32列
    条码类型 UPC-A、UPC-E、EAN 13、EAN 8、Code 39、I25、Codebar、Code 93
    指令 ESC/POS
    通讯接口 RS232 USB
    过温保护 支持
    缺纸侦测 支持
    保护电路 具异常逻辑24V切断保护电路使机芯热写头不会有电化学腐蚀,不会在CPU当机情况下烧毁热写头和马达
    切纸刀
    操作电压 24V±5%
    驱动板尺寸(W*D*Hmm) 78*61mm
