| 规格简览 |
| 打印进纸宽：58mm(纸宽:57±0.5mm) |
| 有效打印宽度：48mm |
| 纸张厚度：60~80μm |
| 最大打印速度：150mm/s |
| 抗磨损性：100KM |
|
|
|

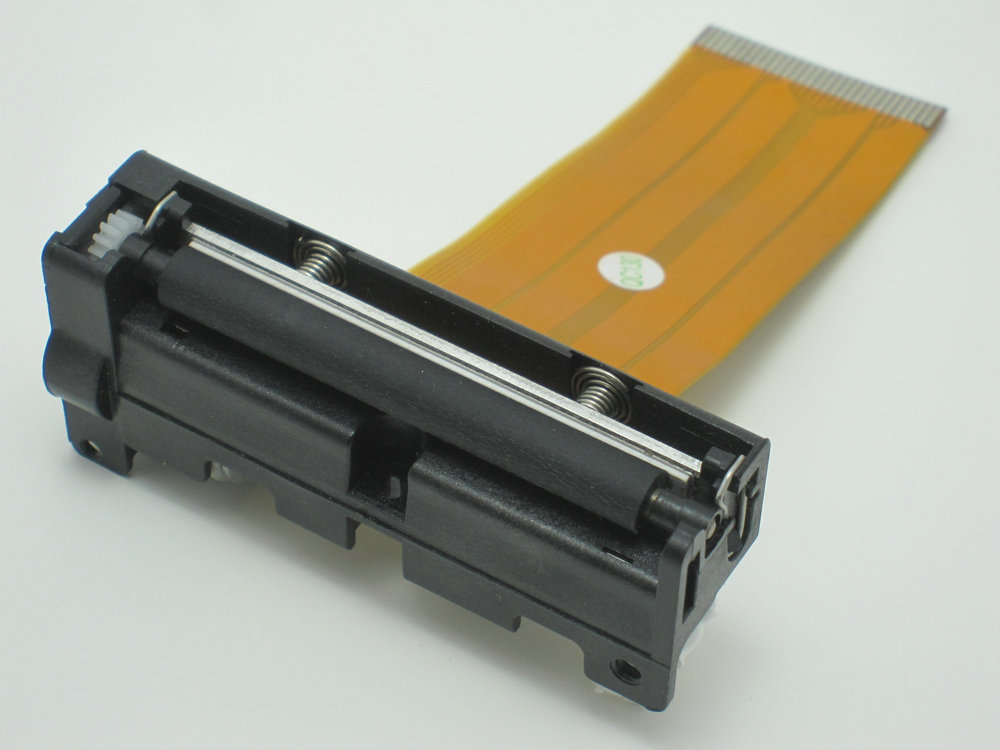

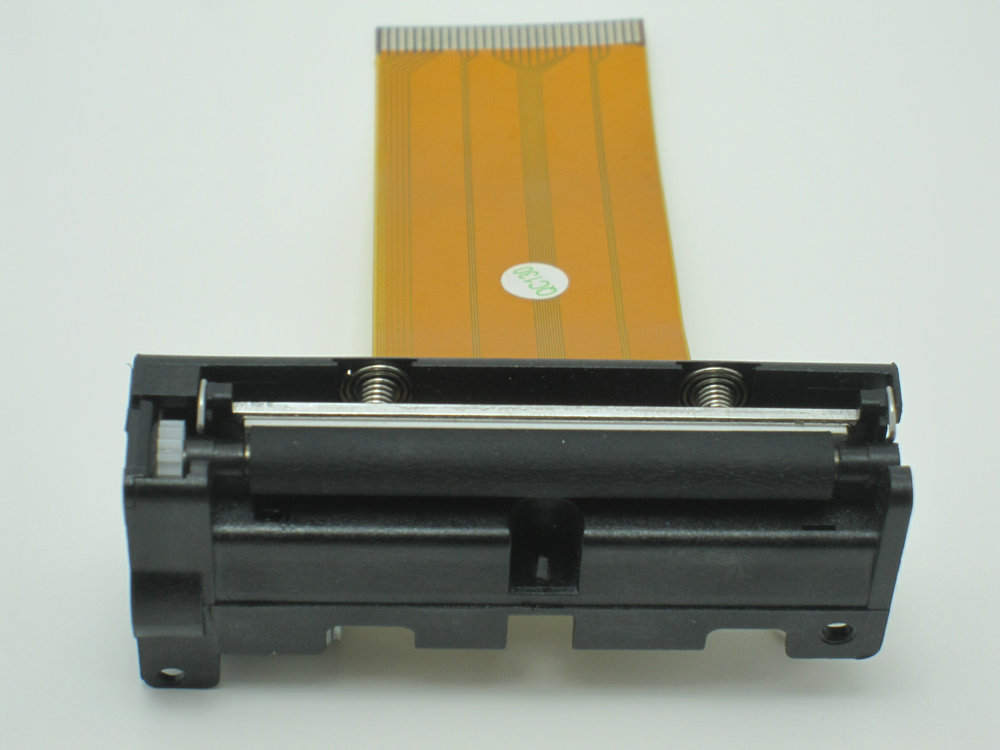

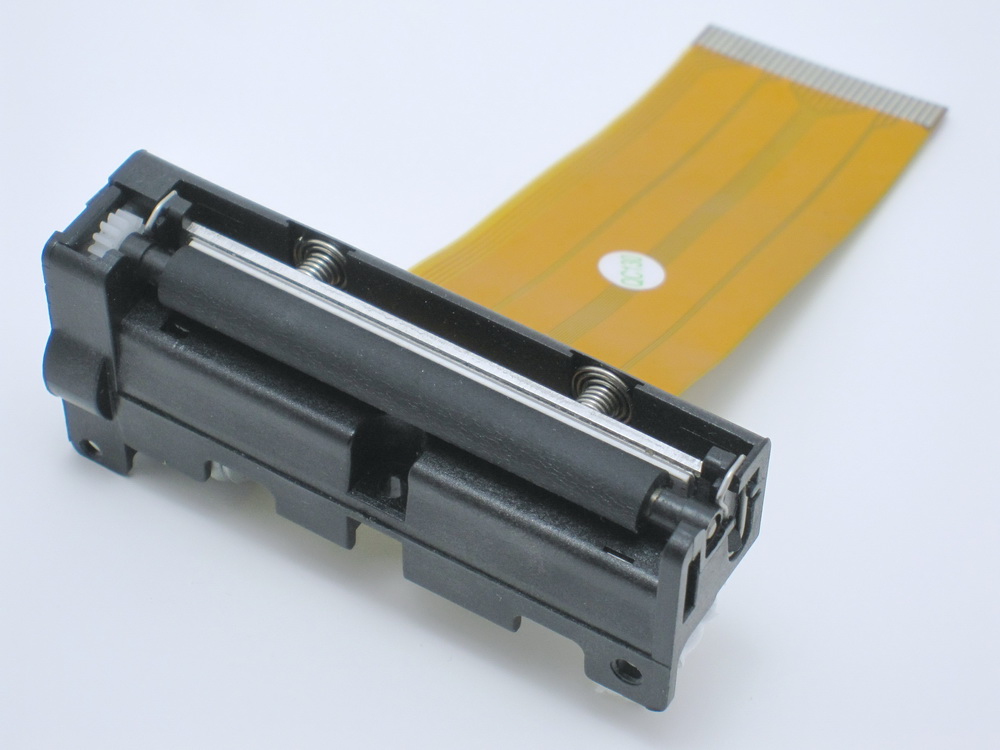

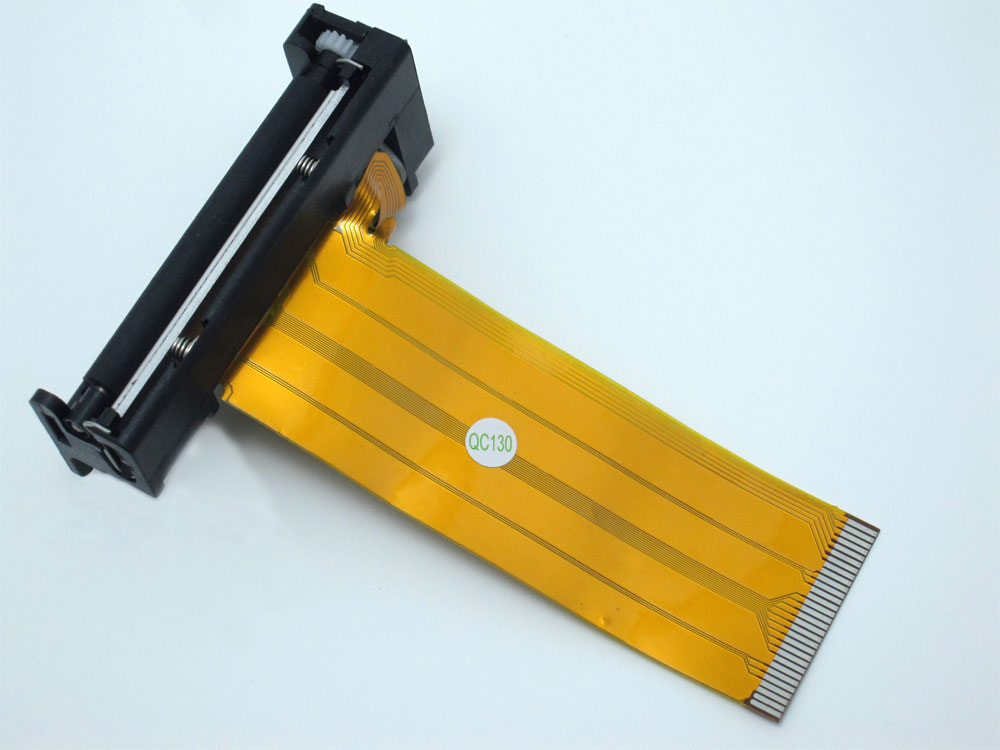

- 2寸热敏印表机芯
- TP26X系列热敏打印机芯是一款体积小，速度快，重量轻的热敏打印机芯，打印纸宽为2寸（58mm）。这款热敏打印机芯具易装纸结构，大大提高换纸速度，简化换纸方式和机芯维护
应用范围:
1. 商用收银机
2. 税控收银机
3. 可携带式收银机
4. 票据打印机
5. 医疗仪器
6. BankPOS
7. 售票机等
- 1. 具易装纸结构提高换纸速度简化换纸方式
2. 结构小巧，立式迷你型
3. 打印速度可达150mm/s(ATP26MP4RX)
4. 分辨率可达8dots/mm
5. 高耐久性100km打印长度（推荐使用三菱F230AA、DJ03等优质热敏纸）
-
| 型号 |
ATP26FP6RX |
ATP26MP8RX |
| 打印参数 |
打印方法 |
热敏行点打印 |
| 打印点数 |
384dots/line |
| 打印解析度 |
8dots/mm(203dpi) |
| 进纸宽度 |
58mm(纸宽:57±0.5mm) |
| 有效打印宽度 |
48mm |
| 纸张厚度 |
60-80μm |
| 最大打印速度 |
80mm/s |
150mm/s |
| 装纸方式 |
易装纸结构 |
| 探测参数 |
缺纸探测 |
光电传感器 |
| 打印头温度侦测 |
NTC热敏电阻30KΩ(25℃) |
| 操作电压 |
打印头电压 |
4.2V~8.5V |
12V~14V |
| 马达电压 |
4.2V~8.5V |
12V~14V |
| 逻辑电压 |
3.3V~5V |
| 电流 |
打印头 |
3.09A（电压8.5V/64点） |
2.38A（电压13.2V/45点） |
| 马达 |
0.6A |
| 寿命 |
抗磨损性 |
100km(用三菱F230AA、DJ03热敏纸测试) |
| 脉冲数 |
1亿 |
| 操作环境 |
操作温度 |
0~50℃ |
| 操作湿度 |
10~90%RH(无凝露) |
| 储存温度 |
-20~60℃ |
| 储存湿度 |
5~95%RH(无凝露) |
| 物理特性 |
机芯尺寸 |
67.5x20x31.5mm |
| 机芯重量 |
30g |
| 可选购驱动板 |
ATP26MBX |
AEM1MBX |
-
控制板规格：
| 板号 |
ATP26MBX |
AEM1MBX |
| 打印方法 |
热敏行点打印 |
| 打印速度 |
80mm/s |
| 输入缓存 |
4KB |
| 打印字符 |
字符集：ANK字符集、中文GB2312、繁体BIG5、12*24点 |
| 列数：32列 |
| 条码类型 |
UPC-A、UPC-E、EAN 13、EAN 8、Code 39、I25、Codebar、Code 93 |
| 指令 |
ESC/POS |
| 通讯接口 |
RS232,TTLRS232，USB |
| 过温保护 |
支持 |
| 缺纸侦测 |
支持 |
| 保护电路 |
具异常逻辑7V切断保护电路使机芯热写头不会有电化学腐蚀，不会在CPU当机情况下烧毁热写头和马达 |
| 切纸刀 |
无 |
| 操作电压 |
4.2V~8.5V |
| 驱动板尺寸 |
50*25mm |
|
|
