热敏印表机TP2系列 >> TP2AX系列热敏印表机芯(58mm) 【 返回 】
TP2AX热敏印表机芯(58mm)
规格简览
打印进纸宽:58mm(纸宽:57±0.5mm)
有效打印宽度:48mm
纸张厚度:60~80μm
最大打印速度:85mm/s
抗磨损性:100KM
兼容 APS ELM205-HS
兼容 APS ELM205-LV

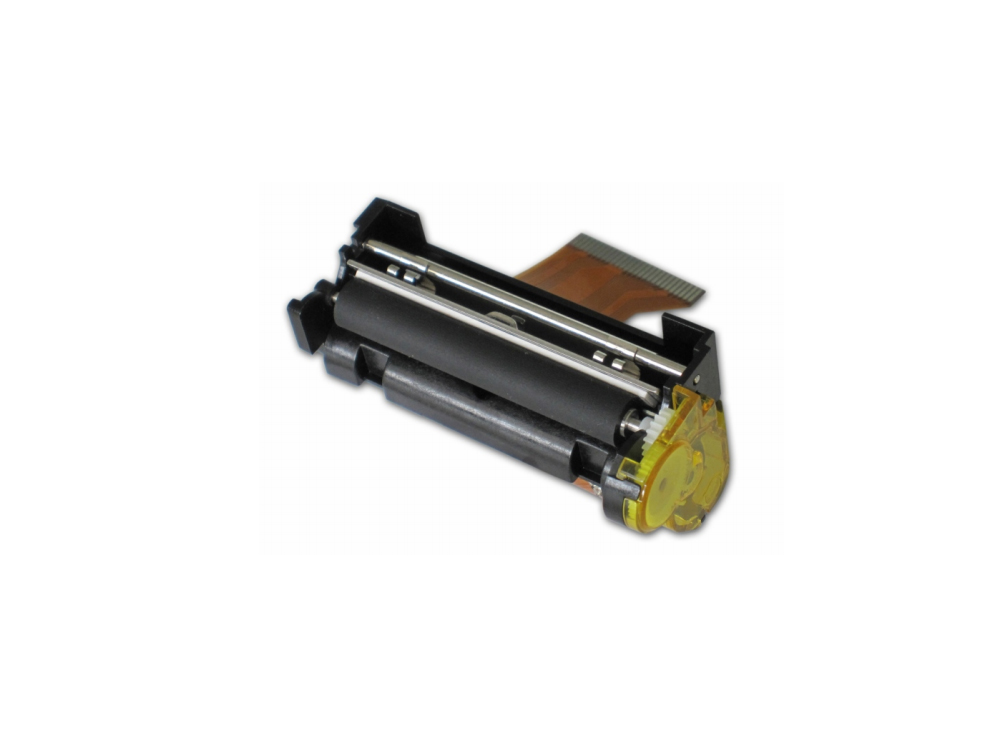

TP2AX热敏印表机芯(58mm) 点击图片查看大图
  • 应用范围:
    1. 便携式打印机和终端
    2. 手持终端
    3. 收银机
    4. 税控打印机
    5. 计算器
    6. 测量仪器
    7. POS机
    8. 数字终端设备

  • 优秀特点:
    1. 轻巧设计,重量轻
    2. 人体工学式纸路设计,机壳简洁美观
    3. 高耐久性,易装纸结构
  • 型号
    ATP2AAP6RX
    ATP2AAP2RX
    打印参数 打印方法 热敏行点打印
    打印点数 384dots/line
    打印解析度 8Dots/mm(203dpi)
    进纸宽度 58mm(纸宽:57±0.5mm)
    有效打印宽度 48mm
    纸张厚度 60-80μm
    最大打印速度 85mm/s 70mm/s
    装纸方式 易装纸结构
    探测参数 缺纸/黑标探测 光电传感器
    打印头温度探测 NTC热敏电阻30KΩ(25℃)
    操作电压 打印头电压 4.5V~8.5V 2.7V~7.2V
    马达电压 4.5V~8.5V 2.7V~7.2V
    逻辑电压 2.7V~5.25V 2.7V~5.25V
    电流 打印头 3.09A(电压8.5V/64点) 3.7A(电压7.2V/64点)
    马达 0.6A 0.379A
    寿命 抗磨损性 100km(用三菱F230AA热敏纸测试)
    脉冲数 1亿
    操作环境 操作温度 0~50℃
    操作湿度 20~85%R.H.(无凝露)
    储存温度 -25~70℃
    储存湿度 10~90%R.H.(无凝露)
    物理特性 机芯尺寸 67.6x30.8x30.7mm
    机芯重量 40g
    可选购控制板 ATP2AMBX
    兼容 ELM205-HS ELM205-LV
  • 控制板规格:
    版号 ATP2AMBX-L ATP2AMBX-H
    打印方法 热敏行点打印
    打印速度 70mm/s 85mm/s
    输入缓存 4KB
    打印字符 字符集:ANK字符集、中文GB2312、 繁体BIG5、12*24点
    列数:32列
    条码类型 UPC-A、UPC-E、EAN 13、EAN 8、 Code 39、I25、Codebar、Code 93
    指令 ESC/POS
    通讯接口 RS232、USB、TTL
    过温保护 支持
    缺纸侦测 支持
    保护电路 具异常逻辑7V切断保护电路使机芯热写头 不会有电化学腐蚀,不会在CPU当机情况下 烧毁热写头和马达
    切纸刀
    操作电压 2.7V~7.2V 4.5V~8.5V
    驱动板尺寸
    (W*D*Hmm)
    47.85*28*11mm 47.85*28*11mm
