热敏印表机TP2系列 >> TP2EX系列热敏印表机芯(58mm) 【 返回 】
TP2EX热敏印表机芯(58mm)
规格简览
打印方法:热敏行点打印
有效打印宽度:48mm
纸张厚度:60~80μm
操作温度:0~50℃
装纸方式:易装纸结构
兼容:Smp690

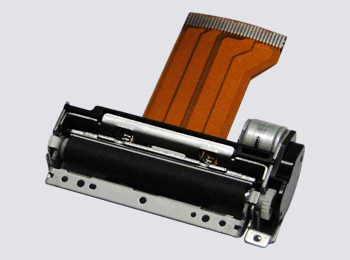

TP2EX热敏印表机芯(58mm) 点击图片查看大图
  • TP2EX系列热敏打印机芯是一款体积小,低噪音,结构紧凑的热敏打印机芯,打印纸宽2寸(58mm)超高速打印150mm/秒,这款热敏打印机芯具易装纸结构,大大提高换纸速度,简化换纸方式和机芯
    应用范围:
    客户终端、POS机、售票机、测量仪器、银行终端等
  • 优秀特点:
    ※ 具易装纸结构,简化装纸方法,提高换纸速度。
    ※ 打印速度可达150mm/s(ATP2EMP8RX)。
    ※ 高耐久性100km打印长度(推荐使用三菱F230AA、DJ03等优质热敏纸)。
    独家特点:
    ※ 低噪音。
    ※ 结构紧凑。
  • 型号 ATP2EBP6RX ATP2EMP8RX ATP2EP1RX
    打印参数 打印方法 热敏行点打印
    打印点数 384dots/line
    打印解析度 8dots/mm(203dpi)
    进纸纸宽 58mm(纸宽:57.5±0.5mm)
    有效打印宽度 48mm
    纸张厚度 60~80μm
    最大打印速度 105mm/s 150mm/s 75mm/s
    装纸方式 易装纸结构
    探测参数 缺纸/黑标探测 光电传感器
    打印头温度侦测 NTC热敏电阻30KΩ(25℃)
    操作电压 打印头电压 4.2V~9.5V 12V~14V 2.7V~5V
    马达电压 4.2V~9.5V 12V~14V 2.7V~5V
    逻辑电压 2.7V~5.5V 2.7V~5.5V 2.7V~3.5V
    电流 打印头 3.27A(电压9V/64点) 4.36A(电压12V/64点) 3.072A(电压3.6V/64点)
    马达 0.378A 0.208A 0.378A
    寿命 抗磨损性 100km(用三菱F230AA、DJ03热敏纸测试)
    脉冲数 1亿
    操作环境 操作温度 -15~50℃
    操作湿度 10~90%R.H.(无凝露)
    储存温度 -30~60℃
    储存湿度 5~95%R.H.(无凝露)
    物理特性 机芯尺寸 67.5mmx31.8mmx28.2mm
    机芯重量 31g
    排线长度 74mm
    可选控制板 ATP27MMB2X ATP2XMBX ATP2VSKMBX
    兼容 Smp690 /
  • 板号 ATP27MMB2X ATP2XMBX ATP2VSKMBX
    打印方法 热敏行点打印
    打印速度 105mm/s 150mm/s 75mm/s
    输入缓存 4KB
    打印字符 字符集:ANK字符集、中文GB2312、繁体BIG5、12*24点
    列数:32列
    条码类型 UPC-A、UPC-E、EAN 13、EAN 8、Code 39、I25、Codebar、Code 93
    指令 ESC/POS
    通讯接口 RS232、USB、TTL
    过温保护 支持
    缺纸侦测 支持
    保护电路 在机芯不打印时,会自动切断机芯高压电源保护电路使机芯热写头不会有电化学腐蚀,不会在CPU当机情况下烧毁热写头和马达
    切纸刀
    操作电压 4.2V~9.5V 12V~14V 2.7V~5V
    驱动板尺寸(W*D*Hmm) 50*25*7.7mm 69*38.5*9.5mm /
