热敏印表机TP2系列 >> TP2FX系列热敏印表机芯(58mm) 【 返回 】
微型打印机机芯
规格简览
打印进纸宽:58mm(纸宽:57±0.5mm)
有效打印宽度:48mm
纸张厚度:60~80μm
最大打印速度:80mm/s,150mm/s
抗磨损性:100km(用三菱F230AA、DJ03热敏纸测试)
兼容:毕索龙SMP670H

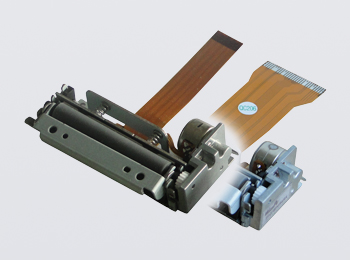

微型打印机机芯 点击图片查看大图
  • 应用范围:
    便携式打印机和终端、手持终端、收银机、税控打印机、计算器、测量仪器、POS机、银行终端、数字终端设备等。
  • 优秀特点:
    ※ 具易装纸结构,简化装纸方法,提高换纸速度。
    ※ 高耐久性100km打印长度(推荐使用DJ03或三菱F230AA等优质热敏纸)。
    ※ 高速150mm/s(ATP2FMP8RX)机型可选。
  • 型号 ATP2FBP6RX ATP2FMP8RX
    打印参数 打印方法 热敏行点打印
    打印点数 384dots/line
    打印解析度 8dots/mm(203dpi)
    进纸宽度 58mm(纸宽:57±0.5mm)
    有效打印宽度 48mm
    纸张厚度 60~80μm
    最大打印速度 80mm/s 150mm/s
    装纸方式 易装纸结构
    探测参数 缺纸/黑标探测 光电传感器
    打印头温度侦测 NTC热敏电阻30K?(25℃)
    操作电压 打印头电压 4.0V~8.5V 12V~14V
    马达电压 4.0V~8.5V 12V~14V
    逻辑电压 2.7V~5.5V
    电流 马达 0.378A 0.208A
    热写头 3.09A(电压8.5V/64点) 5.01(电压13.8V/64点)
    寿命 抗磨损性 100km(用三菱F230AA、DJ03热敏纸测试)
    脉冲数 1亿
    操作环境 操作温度 0~50℃
    操作湿度 10~90%R.H.(无凝露)
    储存温度 -20~60℃
    储存湿度 5~95%R.H.(无凝露)
    物理特性 机芯尺寸 69.5x33.3x16.0mm
    机芯重量 40g
    排线长度 69mm 74mm
    可选购控制板 ATP27MMBX ATP2XMBX
    兼容 SMP670H /
  • 板号 ATP27MMBX ATP2XMBX
    打印方法 热敏行点打印
    打印速度 80mm/s max 150mm/s
    输入缓存 4KB
    打印字符 字符集:ANK字符集、中文GB2312、繁体BIG5、12*24点
    列数:32列
    条码类型 UPC-A、UPC-E、EAN 13、EAN 8、Code 39、I25、Codebar、Code 93
    指令 ESC/POS
    通讯接口 RS232、USB、TTL
    过温保护 支持
    缺纸侦测 支持
    保护电路 具异常逻辑7V切断保护电路使机芯热写头不会有电化学腐蚀,不会在CPU当机情况下烧毁热写头和马达
    切纸刀
    操作电压 5.5V~9.5V 12V~14V
    驱动板尺寸(W*D*Hmm) 50*25*11.2mm 69*38.5*9.5mm
