热敏印表机TP2系列 >> TP2HX系列热敏印表机芯(58mm) 【 返回 】
TP2HX热敏印表机芯(58mm)
规格简览
打印进纸宽:58mm(纸宽:57±0.5mm)
有效打印宽度:48mm
纸张厚度:60~80μm
最大打印速度:75mm/s和105 mm/s可选
抗磨损性:50km(用三菱F230AA、DJ03热敏纸测试)
兼容 APS SS205-LV
兼容 APS SS205-HS

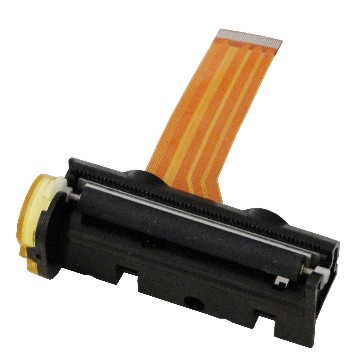

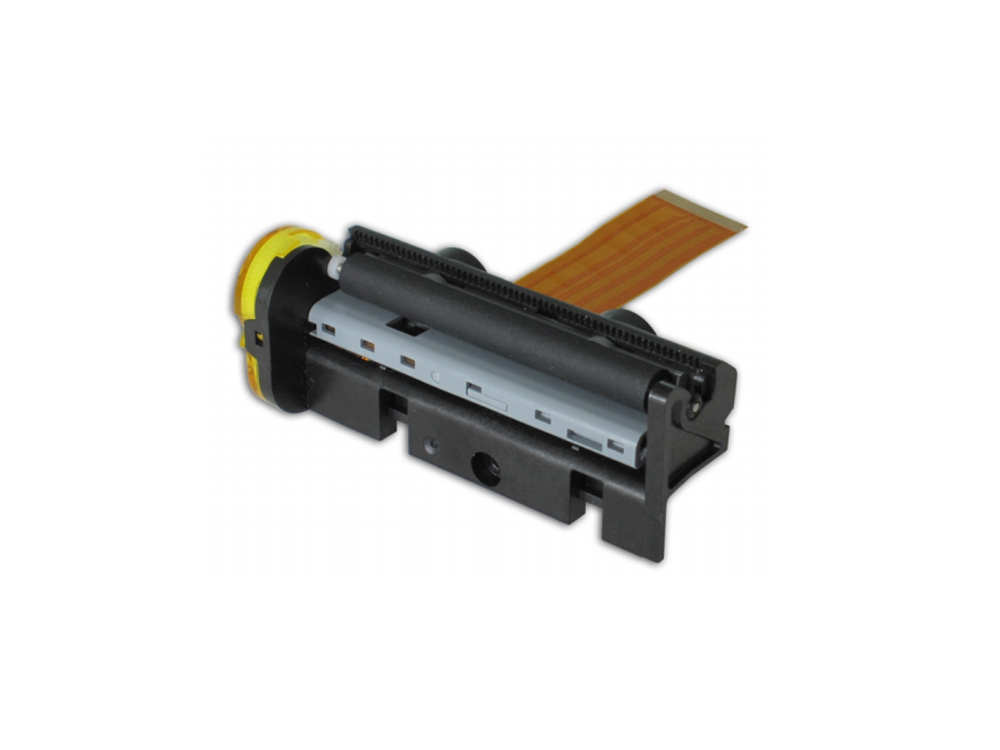

TP2HX热敏印表机芯(58mm) TP2HX热敏印表机芯(58mm) 点击图片查看大图
  • 应用范围:
    EFT-POS、便携式打印机和终端、手持终端、收银机、税控打印机、测量仪器、POS机、数据终端设备、医疗设备、计程车计价器
  • 优秀特点:
    1. 具易装纸结构,简化装纸方法,提高换纸速度。
    2. 高耐久性100km打印长度(推荐使用三菱F230AA、DJ03等优质热敏纸)
  • 型号 ATP2HAN2X ATP2HAN6X
    打印参数 打印方法 热敏行点打印
    打印点数 384dots/line
    打印解析度 8dots/mm(203dpi)
    进纸宽度 58mm(纸宽:57.5±0.5mm)
    有效打印宽度 48mm
    纸张厚度 60~80μm
    最大打印速度 max 75mm/s max 105mm/s
    装纸方式 易装纸结构
    探测参数 缺纸/黑标探测 光电传感器
    打印头温度侦测 NTC热敏电阻30KΩ(25℃)
    操作电压 打印头电压 2.7V~7.2V 5.5V~9.5V
    马达电压 2.7V~7.2V 5.5V~9.5V
    逻辑电压 2.7V~5.5V 2.7V~5.5V
    电流 打印头 3.74A(电压7.2V/64点) 3.27A(电压9V/64点)
    马达 0.5A
    寿命 抗磨损性 50km(用三菱F230AA、DJ03热敏纸测试)
    脉冲数 1亿
    操作环境 操作温度 0~50℃
    操作湿度 20~85%R.H.(无凝露)
    储存温度 -25~70℃
    储存湿度 10~90%R.H.(无凝露)
    物理特性 机芯尺寸 68x24x26mm
    机芯重量 26g
    排线长度 69mm
    兼容 SS205-LV SS205-HS
    可选控制板 ATP2HMB1X




  • 控制板规格:
    板号 ATP2HMB1X
    打印方法 热敏行点打印
    打印速度 max 105mm/s
    输入缓存 4KB
    打印字符 字符集:ANK字符集、中文GB2312、繁体BIG5、12*24点
    列数:32列
    条码类型 UPC-A、UPC-E、EAN 13、EAN 8、Code 39、I25、Codebar、Code 93
    指令 ESC/POS
    通讯接口 RS232、USB、TTL
    过温保护 支持
    缺纸侦测 支持
    保护电路 在机芯不打印时,会自动切断机芯高压电源保护电路使机芯热写头不会有电化学腐蚀,不会在CPU当机情况下烧毁热写头和马达
    切纸刀
    操作电压 5.5V~9.5V
    驱动板尺寸(W*D*Hmm) 48*28*11mm
