热敏印表机TP2系列 >> TP2JX系列热敏印表机芯(58mm) 【 返回 】
TP2JX热敏印表机芯(58mm)
规格简览
打印进纸宽:58mm(纸宽:57±0.5mm)
有效打印宽度:48mm
最大打印速度:100mm/s、150mm/s和75mm/s可选
状纸方式:易装纸结构
打印点数:384dots/line
打印方法:热敏行点打印
纸张厚度:60-80μm

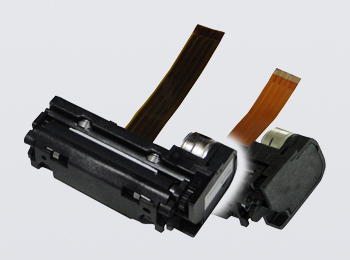

TP2JX热敏印表机芯(58mm) 点击图片查看大图
  • 应用范围:
    上出纸EFT-POS、商用收银机、税控收银机、可携带式收银机、前出纸票据打印机、售票机、医疗仪器等
  • 优秀特点:
    1. 带锁定功能的前开机构
    2. 结构小巧,上方出纸,进出纸角度变成180°
    3. 打印速度可达150mm/s(ATP2JMP8MX)
    4. 分辨率可达8dots/mm
    5. 高耐久性150km打印长度(使用三菱F230AA、DJ03热敏纸测试)

  • 型号
    ATP2JSN6MX
    ATP2JMP8MX
    ATP2JMP1MX
    打印参数 打印方法
    热敏行点打印
    打印点数
    384dots/line
    打印解析度
    8Dots/mm(203dpi)
    进纸宽度
    58mm(纸宽:57±0.5mm)
    有效打印宽度
    48mm
    纸张厚度
    60-80μm
    最大打印速度
    max 100mm/s
    max 150mm/s
    max 75mm/s
    装纸方式
    易装纸结构
    探测参数 缺纸/黑标探测
    光电传感器
    打印头温度探测
    NTC热敏电阻30KΩ(25℃)
    操作电压 打印头电压
    4.2V~9.5V
    12V~14V
    3.3V~5V
    马达电压
    4.2V~9.5V
    12V~14V
    3.3V~5V
    逻辑电压
    2.7V~5V
    2.7V~5.5V 2.7V~3.5V
    电流 打印头 3.27A(电压9V/64点) 4.36A(电压12V/64点) 3.36A(电压4.2V/64点)
    马达
    0.378A
    0.208A 0.378A
    寿命 抗磨损性
    100km(用三菱F230AA、DJ03热敏纸测试)
    脉冲数
    1亿
    操作环境 操作温度
    0~50℃
    操作湿度
    10~90%RH(无凝露)
    储存温度
    -20℃ ~ 60℃
    储存湿度
    5~95%RH(无凝露)
    物理特性 机芯尺寸
    68.5x36.5x22.0mm
    机芯重量
    38g
    排线长度
    74mm
    可选购驱动板
    ATP2JMBX
    ATP2XMBX ATP2VSKMBX
    兼容
    LTPJ245G
    /
  • 板号 ATP2JMBX ATP2XMBX ATP2VSKMBX
    打印方法 热敏行点打印
    打印速度 100mm/s 150mm/s 75mm/s
    输入缓存 4KB
    打印字符 字符集:ANK字符集、中文GB2312、繁体BIG5、12*24点
    列数:32列
    条码类型 UPC-A、UPC-E、EAN 13、EAN 8、Code 39、I25、Codebar、Code 93
    指令 ESC/POS
    通讯接口 RS232、USB
    过温保护 支持
    缺纸侦测 支持
    保护电路 具异常逻辑7V切断保护电路使机芯热写头不会有电化学腐蚀,不会在CPU当机情况下烧毁热写头和马达
    切纸刀
    操作电压 4.2V~9.5V 12V~14V 2.7V~5V
    驱动板尺寸(W*D*Hmm) 50*25*11.2mm 68*38.5*9.5mm 56*35*10.4mm
