热敏印表机TP3系列 >> TP33X系列带裁刀热敏印表机芯 【 返回 】
TP32HN5L8EC带裁刀热敏印表机芯
规格简览
打印进纸宽:80mm(纸宽:79±0.5mm)
有效打印宽度:72mm
最大打印速度:150mm/s和220mm/s可选
搞磨损性:100KM
切刀寿命:500,000刀

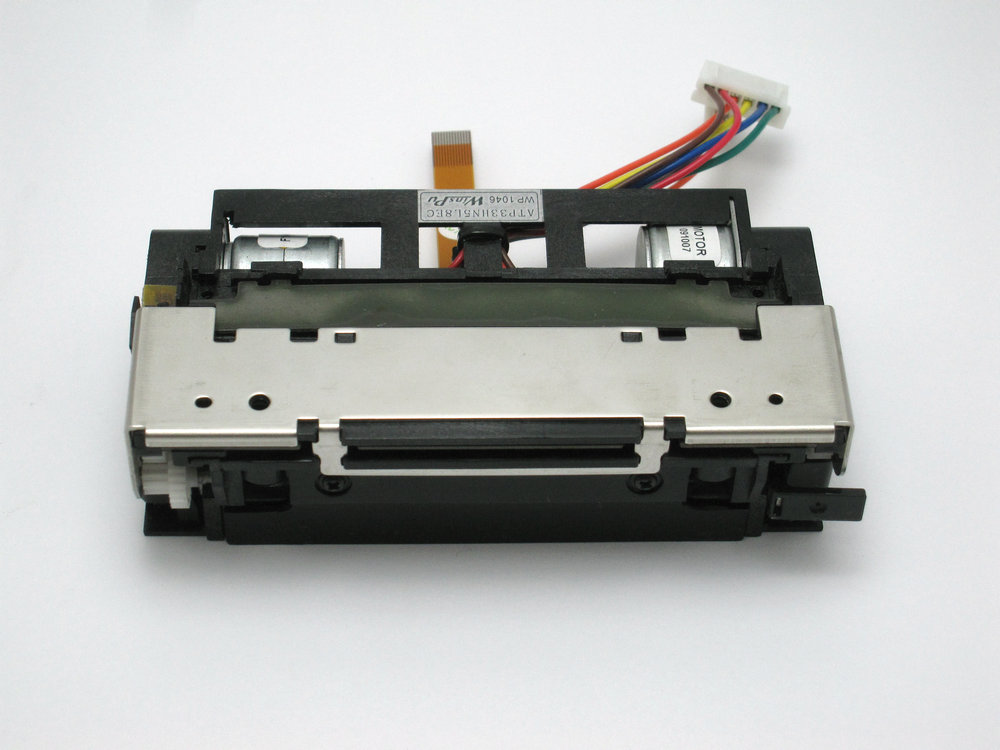

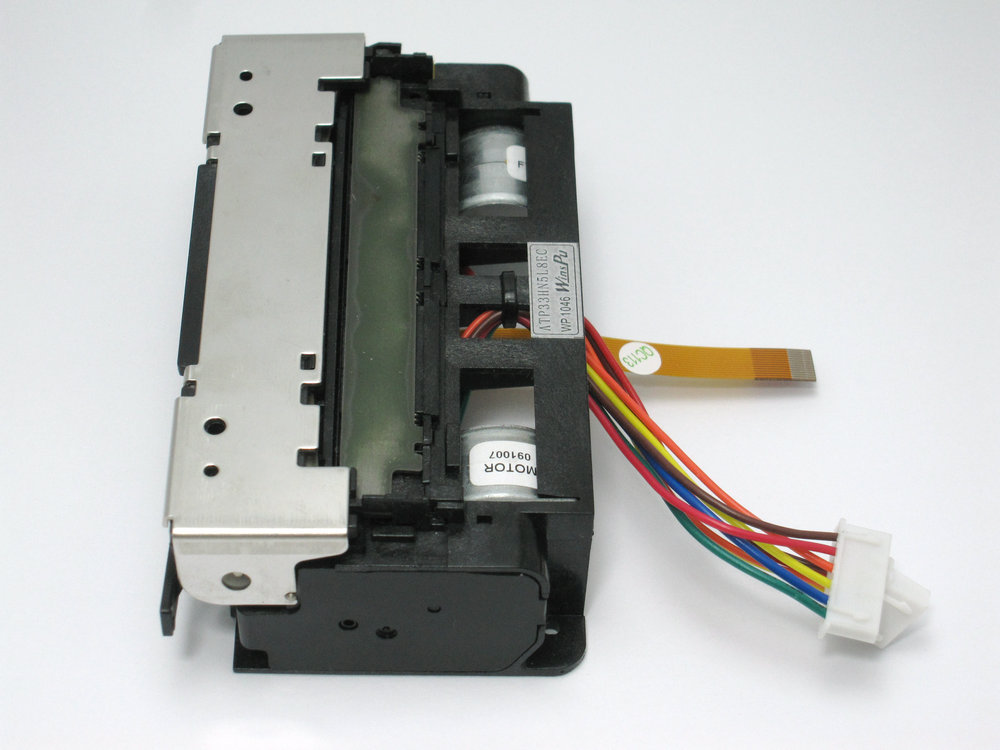

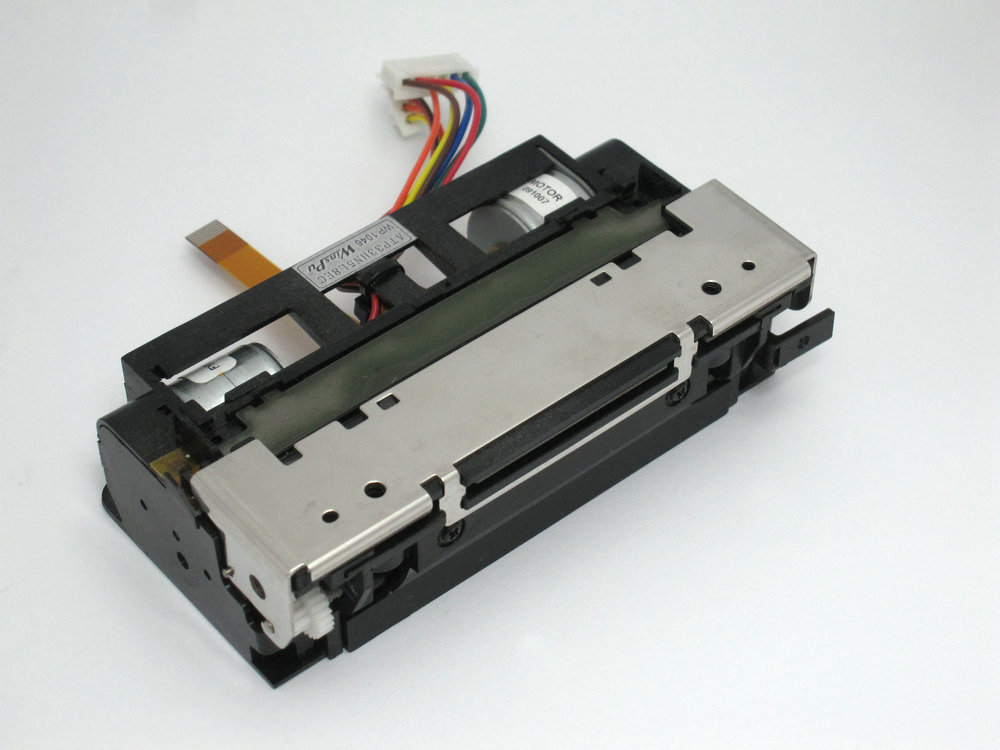

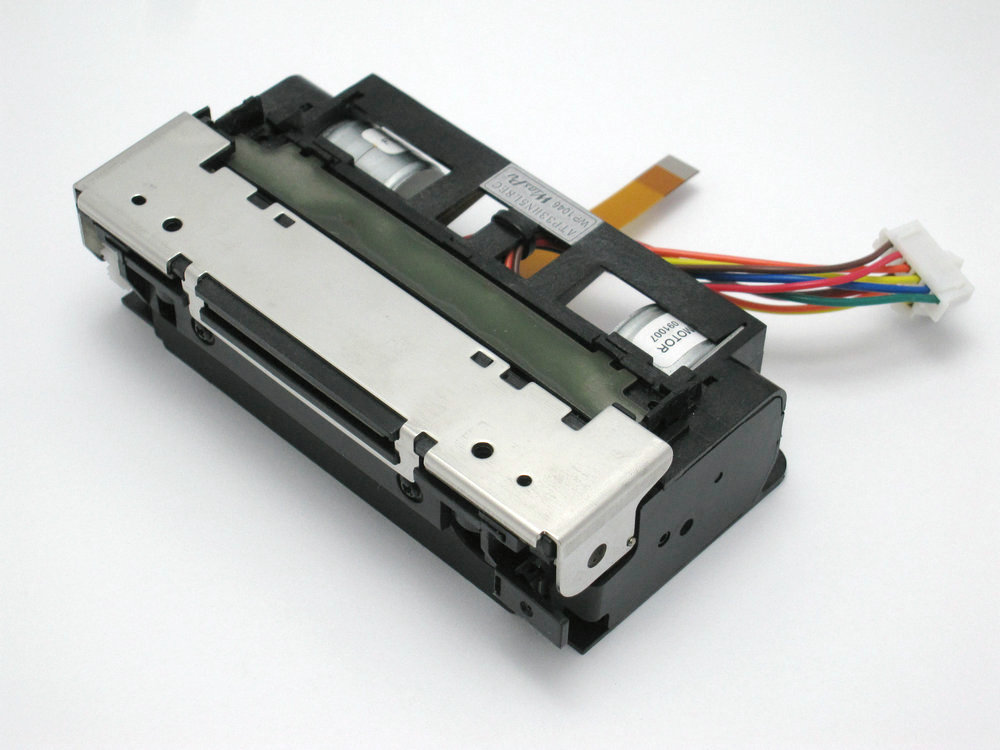

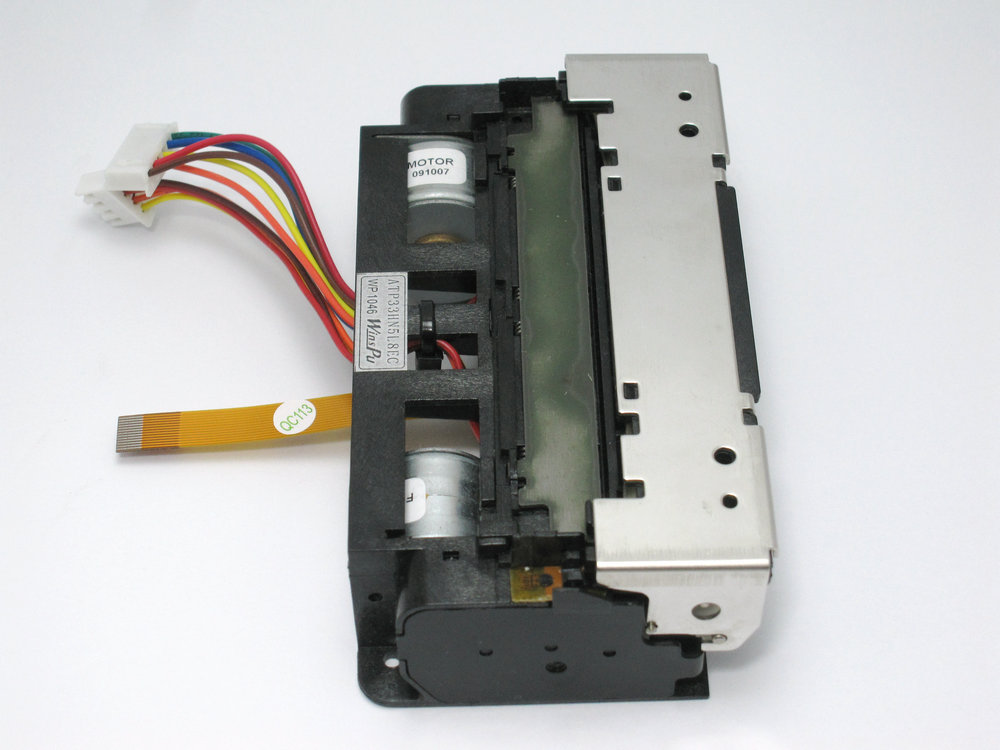

TP32HN5L8EC带裁刀热敏印表机芯 TP32HN5L8EC带裁刀热敏印表机芯 TP32HN5L8EC带裁刀热敏印表机芯 TP32HN5L8EC带裁刀热敏印表机芯 TP32HN5L8EC带裁刀热敏印表机芯 点击图片查看大图
  • 3寸带裁刀热敏印表机芯
  • TP33X系列热敏打印机芯是一款体积小,速度快,重量轻,带裁刀的热敏打印机芯,打印纸宽3寸(80mm)。这款热敏打印机芯具易装纸结构,大大提高换纸速度,简化换纸方式和机芯维护
    应用范围:
    1. 客户终端
    2. POS机
    3. 售票机
    4. 条码打印机
    5. 银行终端
    6. 收款机
    7. 测量仪器
    8. 税控收款机等

  • 突出特点:
    1. 动刀在上,卡纸时开盖即可排除卡纸,不必如传统他厂的旧结构靠退刀轮来手工排除。
    2. 快速换刀模式(不用打开机壳,只需旋开2颗固定螺丝,即可换刀)
    3. 轴到位开关以光电对来侦测,永不故障
    优秀特点:
    1. 打印速度可达220mm/s
    2. 可选双缺纸侦测设计
    3. 可以反射光电对侦测黑标及缺纸
    4. 具易装纸结构提高换纸速度简化换纸方法
    5. 具有步进马达式自动切纸刀功能,不容易卡刀、烧毁,降低设计者的设计要求
    6. 高耐久性100km打印长度(推荐使用三菱F230AA、顶尖DJ03等优质热敏纸)

  • 型号
    TP33HX
    TP33MX
    打印参数 打印方法
    热敏行点打印
    打印点数
    576dots/line
    打印解析度
    8dots/mm(203dpi)
    送纸宽度
    80mm(纸宽:79±0.5mm)
    有效打印宽度
    72mm
    纸张厚度
    60-80μm
    最大打印速度
    220mm/s
    150mm/s
    装纸方式
    易装纸结构
    探测参数 缺纸/黑标探测
    光电传感器
    压纸轴离位侦测
    光电传感器
    打印头温度探测
    NTC热敏电阻30KΩ(25℃)
    操作电压 打印头电压
    24V±5%
    马达电压
    24V±5%
    逻辑电压
    3.3V~5.5V
    切刀电压
    24V±5%
    电流 打印头
    2.19A(电压24V/64点)
    3.29A(电压24V/96点)
    马达
    0.6A
    切纸刀
    0.5A
    寿命 抗磨损性
    100km(用三菱F230AA、DJ03热敏纸测试)
    脉冲数
    1亿
    自动裁刀
    500,000刀
    操作环境 操作温度
    0~50℃
    操作湿度
    10~90%RH(无凝露)
    储存温度
    -20~60℃
    储存湿度
    5~95%RH(无凝露)
    物理特性 机芯尺寸
    108.2x59x32.5mm
    机芯重量
    160g
    排线长度
    80mm(自定义)
    可选购驱动板
    AKM1CMB4-RS232/TTL/USB
  • 板号

    AKM1CB4-RS232

    AKM1CB4-TTL

    AKM1CB4-USB

    打印方法

    热敏行点打印

    打印速度

    220mm/s

    输入缓存

    4KB

    打印字符

    字符集: ANK字符集、中文GB2312、繁体BIG5、12*24点

    列数: 48列

    条码类型

    UPC-A, UPC-E, Code 128, EAN128, Jan 13(EAN)

    指令

    ESC/POS

    通讯接口

    RS232

    TTL RS232

    USB

    过温保护

    支持

    缺纸侦测

    支持

    保护电路

    具异常逻辑24V切断保护电路使机芯热写头不会有电化学腐蚀,不会在CPU当机情况下烧毁热写头和马达

    切纸刀

    操作电压

    24V±5%

    驱动板尺寸

    90.5*75mm
